پرشر سوئیچ هوا و گاز

پرشر سوئیچ هوا و گاز

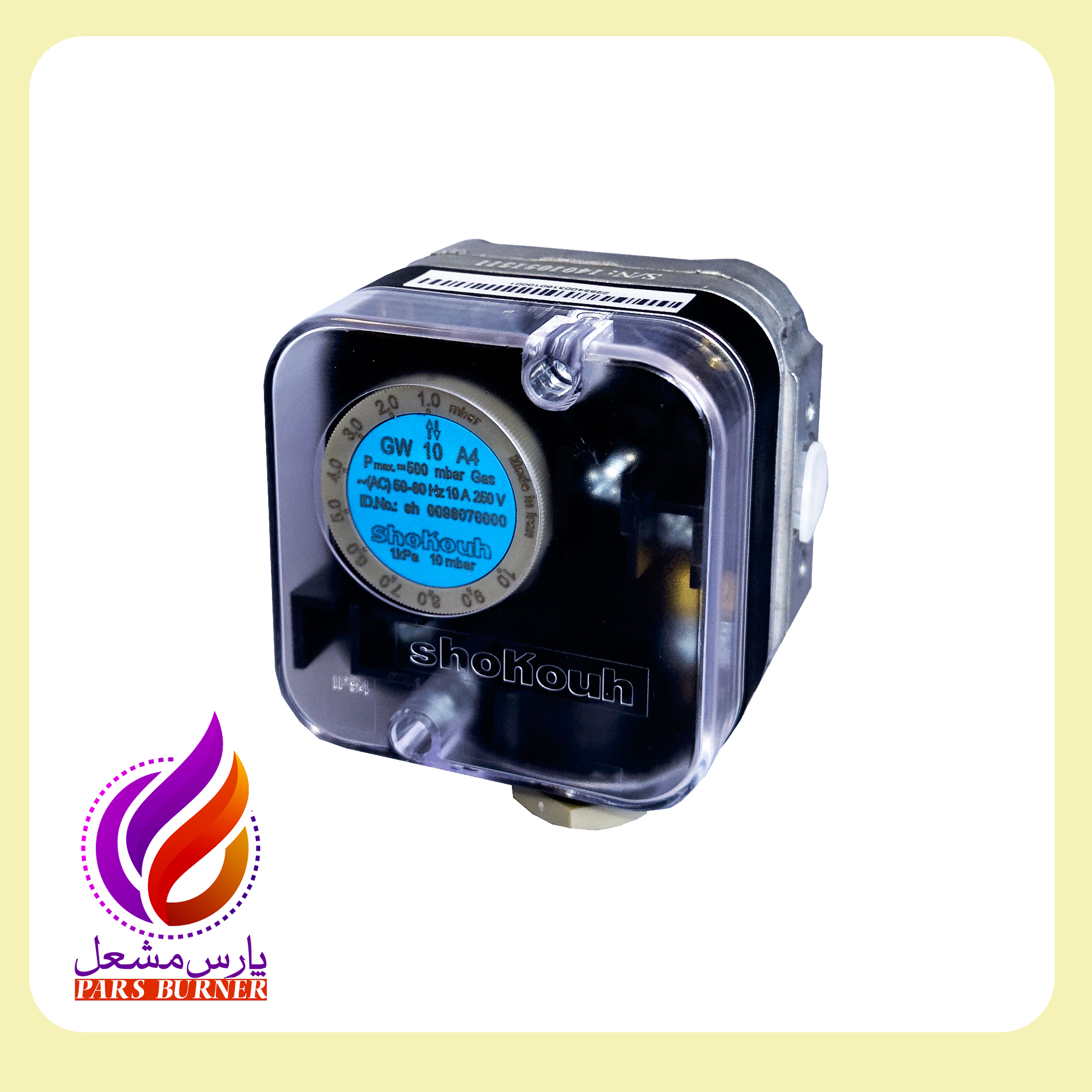

پرشر سوئیچ هوا و گاز دیافراگمی با میکرو سوئیچ (بدون سیلیکون) برای نظارت بر فشار گاز در تاسیسات صنعتی ، برای گاز و هوا ، همچنین مناسب برای متان تولید زیست محیطی , یه همراه فلکه دستی برای تنظیم نقطه تغییر ، مناسب برای استفاده به عنوان سوئیچ فشار با طراحی ویژه , از نوع EC تست شده و تایید شده جهت دستور های لوازم گاز (۹۰/۳۹۶ / EEC) ، دستور های کم ولتاژ (۲۰۰۶/۹۵ / EC) و دستور های تجهیزات فشار (۹۷/۲۳ / EC) , مطابق با EN 1854 می باشد . محدوده سوئیچینگ : ۰.۴ تا ۵۰۰ mbar , DG..B برای فشار مثبت , DG..U برای فشار مثبت ، فشار منفی و اختلاف فشار ، DG..H با افزایش فشار روبرو می شود , DG..N با کاهش فشار روبرو می شود , DG..I برای فشار گاز منفی , اتصال برق : ترمینال های با گلند کابل M16x1.5 یا پلاگین استاندارد با سوکت می باشد . مدل های زیر موجود می باشد : – سوئیچ فشار با کانتکت پوشش طلا برای ولتاژ های <24 V , – سوئیچ فشار به همراه چراغ پایلوت , – سوئیچ فشار DG..BS با دیافراگم برای اکسیژن و آمونیاک ( نه برای گاز سوخت ) , – سوئیچ فشار با تنظیم خارجی .

پرشر شوئیچ چیست؟

شاید صنعتگری باشید که بارها با پمپ‌های باد برخورد داشته‌اید و یا شاید یک فرد غیر فنی که مثلاً‌ برای تنظیم باد خودروی خود به یک مغازه‌ی آپاراتی مراجعه کردید و در آنجا متوجه قطع و وصل شدن پمپ باد شده باشید درواقع این پمپ‌ها ساده‌ترین مثال برای درک مفهوم پرشرسوئیچ هستند. برای این‌گونه پمپ‌ها یک مقدار حداکثری و یک مقدار حداقلی تعریف می‌شود. یعنی فشار در داخل مخزن از یک مقدار مشخص نباید بیشتر باشد، زیرا می‌تواند خطر انفجار منبع را افزایش دهد و یا به‌وسیله ای که به آن متصل است آسیب برساند. از طرفی مقدار فشار از یک مقدار مشخص نباید کمتر باشد زیرا دیگر برای آن وسیله‌ای که به آن متصل است، کار آیی ندارد. ازاین‌رو پمپ به‌گونه‌ای تنظیم می‌شود که وقتی فشار داخل منبع به کمتر از مقدار حداقلی رسید، پمپ Start می‌کند و تا زمانی به کار خود ادامه می‌دهد که به مقدار حداکثری نرسیده باشد. عمل قطع و وصل شدن (Stop/Start) پمپ باد، توسط یک سوئیچ فشاری انجام می‌شود که با قرار گرفتن در مسیر یک مدار الکتریکی، در فشارهای خواسته‌شده، مدار را قطع و یا وصل می‌کند. این سوئیچ فشاری، پرشر سوئیچ نامیده می‌شود. پرشر سوئیچ برای انتقال فرمان به کنتاکت از مکانیزم های متفاوتی بهره می‌برد که بر اساس آن‌هم نام‌گذاری می‌شود. مثلاً پرشر سوئیچ دیافراگمی، کپسولی، بیلوزدار، بردونی، پیستونی و . . .

در تمامی موارد ذکرشده قطعه‌ای که مکانیزم عمل بر پایه‌ی آن بنیاد نهاده شده است، حرکت کرده، فشرده می‌شود و یا جابجا می‌شود که به‌تبع آن کنتاکت قطع و یا وصل می‌شود. پرشرهای سوئیچ بر اساس اینکه در چه جایی استفاده می‌شوند، انواع مختلفی دارند:

پرشر سوئیچ هوا : این نوع پرشر سوئیچ به نسبت ساختار ساده‌ای دارد و بیشتر در پمپ‌ها و کمپرسورهای باد و یا سیستم‌های پنوماتیک کاربرد دارند.

پرشر سوئیچ آب: از این نوع پرشرسوئیچ هم معمولاً در پمپ‌های آب، کف کش ها و شناورها و در کل در سیستم‌های آب‌رسانی استفاده می‌شود که درمجموع ساختار نسبتاً ساده‌ای دارند.

پرشر سوئیچ بخار: این نوع از پرشرسوئیچ ها که معمولاً در بویلرها ویا سیستم‌هایی که فشار بخار بالایی را تحمل می‌کنند، متصل هستند، مقاومت بالائی در برابر رطوبت و گرما دارند.

برای دانلود پرشرسوئیچ هوا و گاز کلیک کنید
